РЕАКТОРЫ ТОКООГРАНИЧИВАЮЩИЕ СУХИЕ ТРЕХФАЗНЫЕ

Реактор токоограничивающий сухой трехфазный РТСТЗавод «Трансформер» выпускает реакторы токоограничивающие сухие трехфазные РТСТ класса напряжения от 3 до 20 кВ, рассчитанные на номинальный ток 250-1600 А.

Токоограничивающие ректоры предназначены для защиты электротехнического оборудования от воздействия токов короткого замыкания. Кроме того, при аварийном отключении реакторы обеспечивают уровень напряжения, достаточный для работы оборудования собственных нужд.

Основные потребители токоограничивающих реакторов – генерирующие станции ТЭС, ГЭС, ГрЭС, ФЭС, ВЭС, распределительные подстанции, электрические сети, крупные промышленные предприятия, энергоемкие объекты инфраструктуры. Многие из этих предприятий приобретают сухие реакторы для замены бетонных аналогов, морально устаревших и уже не соответствующих современным требованиям.



РТСТ «Трансформер» - реакторы нового поколения

РТСТ "Трансформер" - это сухие токоограничивающие трехфазные реакторы без магнитного сердечника с обмотками из алюминиевой ленты, пропитанными лаком и прошедшими термообработку.

Многолетний опыт изготовления и поставок силовых сухих трансформаторов позволил компании «Трансформер» наладить производство сухих реакторов, отвечающих ожиданиям заказчиков и требованиям эксплуатирующих организаций.

Высокая динамическая стойкость
Применение современных изоляционных материалов и технологические особенности производства обеспечивают высокую электродинамическую стойкость ректора. Изоляция реактора состоит из изоляции проводника, межслоевой изоляции и пропиточного лака. Пропитка лаком осуществляется методом вакуум-давления, являющимся самым эффективным и позволяющим в максимальной степени использовать полезные свойства лака.

Энергоэффективность
Разработанная компанией уникальная математическая модель процессов, протекающих в ленточной обмотке, позволила в значительной степени  снизить дополнительные потери за счет оптимизации сечения ленты и геометрии обмоток. Ленточная технология в совокупности с применением данной модели обеспечивают высокую энергоэффективность оборудования.

Компактность
Токоограничивающий реактор РТСТ является более компактным оборудованием в сравнении с громоздким бетонным аналогом. Сухие реакторы "Трансформер" предназначены для установки в существующей камере при замене бетонных реакторов с целью увеличения числа подключений.

Надежность
РТСТ «Трансформер» выдерживают значительные электродинамические нагрузки при аварийных режимах, благодаря своим конструктивными особенностям:

  • плотная намотка ленточного проводника в сочетании с пропиткой лаком вакуум-давлением является очень жесткой конструкцией;
  • возникающие в обмотке электродинамические усилия распределяются по всей высоте ленты, а не сосредотачиваются в отдельных проводниках;
  • каждая обмотка надежно скрепляется с двух сторон с помощью крестовин, выполненных из немагнитного материала.

Применяемые компанией передовые технологии и современные изоляционные материалы проверены десятилетним опытом выпуска и эксплуатации сухих трансформаторов с литой изоляцией и ленточными обмотками.

Оптимальность
Благодаря собственной уникальной разработке – точной математической модели с элементами САПР, специалисты компании в автоматизированном режиме оптимизируют проект реактора, исходя из критериев, установленных заказчиком.

Удобство монтажа и обслуживания
Ряд конструктивных решений, разработанных инженерами «Трансформер», облегчают и делают более удобными транспортировку, монтаж реакторов, а также их запуск в эксплуатацию.





Структура условного обозначения типа реактора

Условное обозначение реактора токоограничивающего РТСТ

Пример условного обозначения реактора токоограничивающего с вертикальным расположением фаз с естественным воздушным охлаждением, класса напряжения 10 кВ, номинальным током 1000А, индуктивным сопротивлением 0,35 Ом, категории размещения 3:
РТСТ – 10 – 1000 – 0,35 У3.



Технические характеристики реактора РТСТ

Тип реактораРеактор сухой токоограничивающий трехфазный - РТСТ
Материал обмоток ВН и ННалюминий
Класс напряжения электрооборудования3, 6, 10, 15, 20 кВ
Класс нагревостойкостиF (155ºС)
Класс пожаробезопасностиF1
Класс экологической безопасностиE2
Номинальное значение климатических факторовУ3 по ГОСТ 15150-69 и 15543-70
ОхлаждениеAN (естественное)
Угол между выводами0°, 90°, 180°
Температура эксплуатации, транспортировки и хранения-25… +40 ºС
Окружающая средаНевзрывоопасная,
не содержащая токопроводящей пыли
Срок службы25 лет
Гарантийный срок эксплуатациидо 3 лет



Номинальный ток и номинальное индуктивное сопротивление

Номинальный ток, А

250

400

630

1000

1600

Номинальное индуктивное сопротивление, Ом

1,00

1,40

2,00

2,50

0,35

0,45

0,25

0,40

0,56

0,70

1,00

1,60

2,00

0,14

0,22

0,28

0,35

0,45

0,56

0,70

1,00

0,14

0,20

0,25

0,35

0,45

0,56


Номинальные потери

Номинальный ток реактора, А

Номинальное индуктивное сопротивление, Ом

Номинальные потери реактора, кВт

Удельные потери реактора,
Вт/кВ·А
одинарного

250

250

250

250

400

400

630

630

630

1000

1000

1000

1000

1000

1000

1600

1600

1600

1600

1,00

1,40

2,00

2,50

0,35

0,45

0,25

0,40

0,56

0,14

0,22

0,28

0,35

0,45

0,56

0,14

0,20

0,25

0,35

5,4

6,0

7,8

10,5

5,7

7,5

7,5

10,2

12,0

10,5

14,4

17,4

18,6

22,2

25,5

22,8

27,9

31,5

41,4

29

23

21

23

34

35

26

22

18

25

22

21

18

17

16

22

19

17

17


Расположение фаз реактора РТСТ

Вертикальное расположение

Вертикальное расположение фаз реактора РТСТ

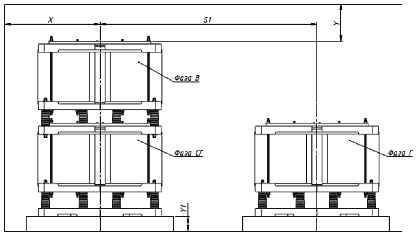

Ступенчатое расположение

Сухой реактор токоограничивающий, ступенчатое расположение фаз

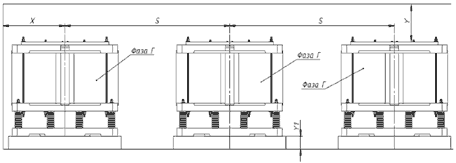

Горизонтальное расположение

Токовый реактор сухой, горизонтальное расположение фаз


Максимальные габаритные размеры и масса реакторов

Тип реактора

Габаритные размеры, мм

Масса, кг

Диаметр, мм

Высота при расположении фаз, мм

вертикально

ступенчато

горизонтально

РСТ 10-1600-0.35

1500

3181

2185

1189

2969

РСТ 10-1600-0.45

1600

3181

2185

1189

3426


Для реакторов на классы напряжения 15 и 20 кВ допускается по согласованию между потребителем и изготовителем увеличение массы и габаритных размеров реактора.


Комплектация реакторов РТСТ
Фаза реактора – 3 шт.
Межфазные изоляторы – 36 шт.
Паспорт, техническое описание и инструкция по эксплуатации.

Упаковка, транспортировка, хранение реакторов РТСТ
По согласованию с заказчиком каждая фаза и элементы, необходимые для ее монтажа, могут быть упакованы в отдельном ящике.



Типовое проектное решение для реконструкции ТЭЦ
На основе реакторов РТСТ специалисты компании «Трансформер» разработали типовое проектное решение для реконструкции ТЭЦ и создали комплект оборудования, позволяющий увеличить число присоединений, не меняя при этом строительную часть станции. Отправить заявку
